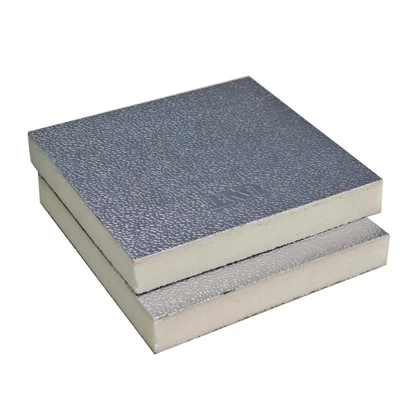

PU aluminium kanaalpaneel

PU-aluminium kanaalpaneel is een geïntegreerd sandwichcomposietmateriaal dat speciaal is vervaardigd voor de productie van HVAC-luchtkanalen. In de fabriek verlijmd met PU-isolatiekern en dubbele-zijdige aluminiumfoliebekleding, combineert het structuur, hittebehoud en luchtafdichting in één afgewerkte plaat, ter vervanging van conventionele GI-kanalen plus veldisolatieconstructies.

Structuur

Kern: Hard PU-schuim met gesloten- cellen, dichtheid 45–55 kg/m³, thermische geleidbaarheid 0,020–0,024 W/(m·K), verkrijgbaar in diktes van 10~40 mm. Het hoge gesloten-celpercentage zorgt voor uitstekende waterdichte en thermische prestaties.

Oppervlak: 0,06 ~ 0,08 mm aluminiumfolie aan beide zijden, fungeert als luchtbarrière, vochtbarrière en beschermende laag tegen corrosie en stof.

Standaard paneelafmetingen: gangbare maat 3950×1200 mm voor eenvoudig snijden en kanaalfabricage.

Normaal bladformaat:3950*1200*20mm

Verpakking:10 vellen/pakket

Laadvermogen:660 vellen/40'HQ (verpakt met dozen)

710 vellen/40'HQ (verpakt met plastic zakken)

Belangrijkste voordelen van PU-aluminium kanaalpaneel versus traditionele kanalen

PU-panelen zijn populair geworden omdat ze verschillende pijnpunten oplossen die verband houden met traditionele kanalen van gegalvaniseerd ijzer (GI) plaatstaal:

Geïntegreerde isolatie:Bij traditionele kanalen moet eerst de metalen plaat worden geïnstalleerd en vervolgens worden omwikkeld met glasvezelisolatie. PU-kanaalpanelen combineren het luchtkanaal en de isolatie tot één plaat van 20 mm dik. Dit elimineert het afzonderlijke vertragingsproces, waardoor arbeid en tijd worden bespaard.

Energie-efficiëntie:PU-schuim heeft een zeer lage thermische geleidbaarheid (circa. 0.020W/mk). Hierdoor blijft de luchttemperatuur in het kanaal stabiel en wordt condensatie (zweten) op het buitenoppervlak voorkomen.

Lichtgewicht:PU-panelen zijn aanzienlijk lichter dan metalen kanalen (met een gewicht van ~1,3 kg/m² vergeleken met ~8,3 kg/m² voor verzinkt-gecoat metaal), waardoor de belasting op bouwconstructies wordt verminderd.

Luchtdichtheid:Wanneer ze worden samengevoegd met speciale flenssystemen, bieden deze kanalen een superieure luchtdichtheid vergeleken met traditionele spiraalvormige of rechthoekige metalen kanalen, waardoor luchtlekkage en energieverspilling worden verminderd.

Netheid:Het binnenoppervlak is van glad aluminium, dat bestand is tegen microbiële groei, geen vezeldeeltjes vrijgeeft (in tegenstelling tot interne glasvezelvoeringen) en gemakkelijk schoon te maken is, waardoor het ideaal is voor ziekenhuizen en cleanrooms.

CFK/HCFK-vrij: PU-kanaalpanelen zorgen voor geen aantasting van de ozonlaag, geen chemische afscheiding- of geur, en voldoen aan de mondiale milieunormen (LEED/Montreal Protocol), terwijl interne zuurcorrosie wordt voorkomen die de aluminium buitenlaag na verloop van tijd kan aantasten.

Technische specificaties (typische waarden) van PU-aluminium kanaalpaneel

Standaard 20 mm dikke panelen vertonen doorgaans de volgende eigenschappen:

Eigendom	Typische waarde
Standaard maat	3950 x 1200 mm (ook 4000/2950/2900 lengte)
Dikte	20 mm (ook verkrijgbaar in 10 mm, 25 mm, 30 mm, 40 mm)
Thermische geleidbaarheid	0.020 W/(m·K)
Dikte	45 - 48 kg/m³
Werktemperatuur	-50 graden tot +80 graden

Hoe maak je luchtkanalen metPU aluminium kanaalpaneel

Het lichtgewicht ontwerp van PU-panelen maakt een relatief eenvoudig, gereedschap-efficiënt fabricageproces mogelijk. Dit is een belangrijke reden voor de aanzienlijke besparingen in installatietijd en arbeid vergeleken met traditionele metalen kanalen.

Hier is het typische stap-voor-stapproces:

Markeren en snijden: Het paneel wordt gemeten en gesneden volgens het kanaalontwerp. Het gebruik van een scherp mes of een speciale schuimsnijder zorgt voor schone, rechte randen voor een perfecte pasvorm.

Groeven en vouwen: Een gespecialiseerd "V--groef"-gereedschap wordt gebruikt om een V--vormig kanaal in de achterkant van het paneel te snijden, waardoor het netjes kan worden gevouwen zonder dat het aluminium oppervlak barst.

Lijm aanbrengen: Er wordt lijm met hoge-sterkte op de gevouwen flappen aangebracht om het kanaal in zijn uiteindelijke rechthoekige vorm te hechten.

Afdichting: Naden worden van binnenuit afgedicht met een speciale kit en van buitenaf met sterke aluminiumtape. Deze stap is van cruciaal belang om luchtlekkage te voorkomen en de systeemefficiëntie te garanderen.

Deelnemen aan secties: Kanaalsecties worden verbonden met behulp van speciale aluminium- of PVC-flensprofielen en H--vormige connectoren. Hoeken worden verstevigd met stalen beugels of afdekhoeken en er wordt kit aangebracht om de verbinding luchtdicht te maken.
